当前位置:首页 >> 产品中心 >> KT130中空轴旋转平台

KT130中空轴旋转平台


KT系列中空轴旋转平台简介



       上海赛精传动科技有限公司生产的中空轴旋转平台产品:


一、旋转平台产品结构特点介绍

   1、中空结构,伺服侧面连接,方便电气安装;

   2、采用单级螺旋齿轮减速方式来增大输出扭矩,齿轮等级精度在5级以下;

   3、通过改变齿轮中心距方式控制侧隙,使得中空轴旋转平台空回极小,重复定位精度在5弧秒以下;

   4、旋转平台由一套精密交叉滚子轴承支撑,轴承中滚子呈90度交错排列,且滚子直径略大于轴承内圈与外圈间的滚道尺寸,使交叉滚自轴承内外圈及滚子之间存在预紧力,由此轴承支撑的伺服旋转平台等够承受径向/轴向/倾覆等各种力矩。

   5、中空旋转平台可在任意角度精准定位;

   6、中空旋转平台通过定制法兰及输入轴孔的方式,灵活变换接口尺寸大小,适合连接任意品牌伺服电机/步进电机。

二、应用范围:

   1、数控分度装置;2、机械手关节;3、机床第四加工轴;4、军工雷达;5、自动化生产线。

三、型号:

   KT062 / KT085 / KT130 / KT200

四、输出额定力矩:
   T2N:3.5 Nm - 65 Nm
五、减速比:
   单级: 5 / 10

六、中空轴旋转平台图纸:

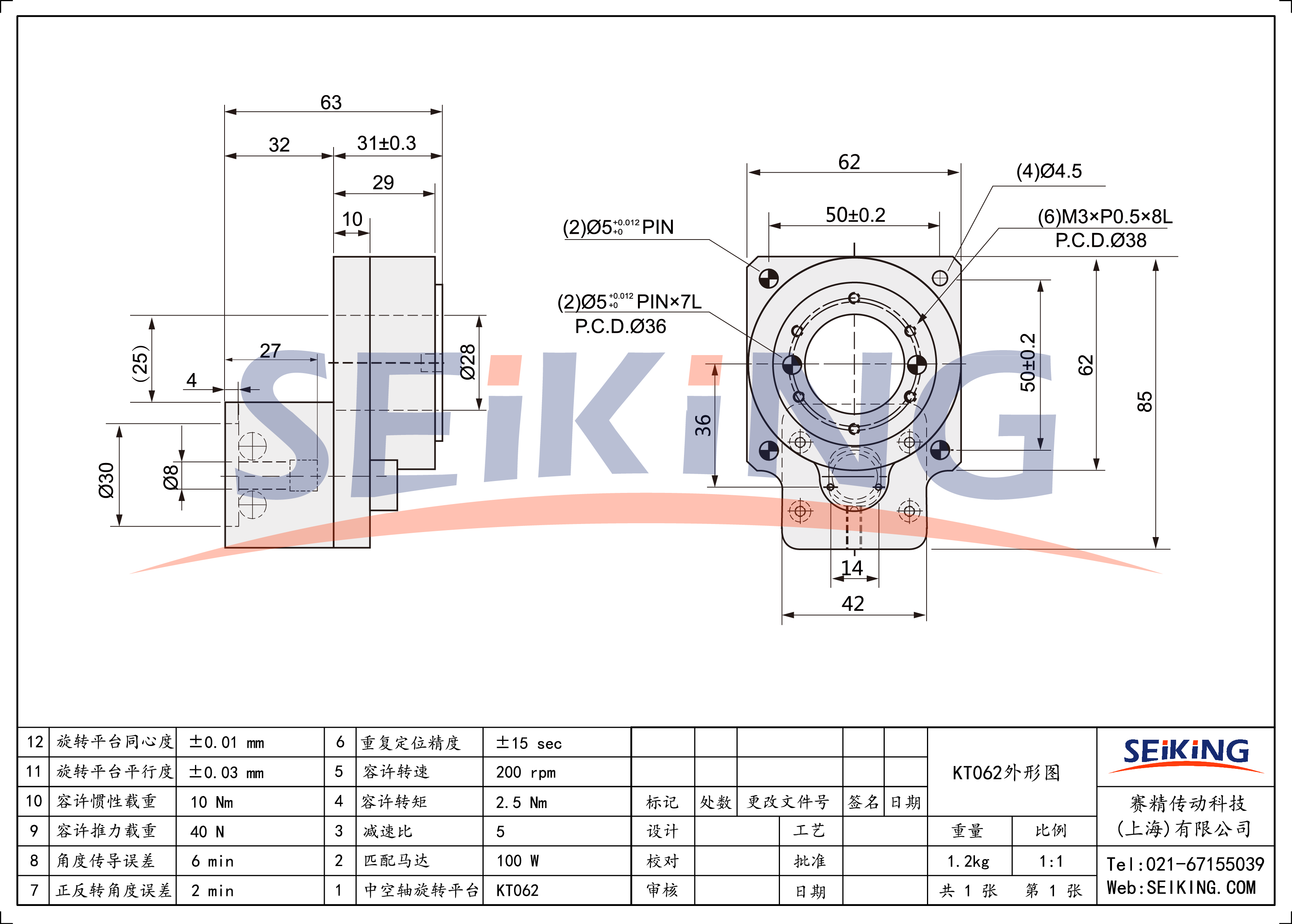

KT062中空轴旋转平台图纸


KT085中空轴旋转平台图纸


KT130中空轴旋转平台图纸


KT200中空轴旋转平台图纸


欢迎致电:上海赛精传动科技有限公司,服务热线:021-67155039
